前言

电源部分主要分为两个小部分。
一个是TYPE-C模块怎么用？
另一个是LDO稳压电源怎么用？
本章将围绕这两个问题展开

TYPE-C

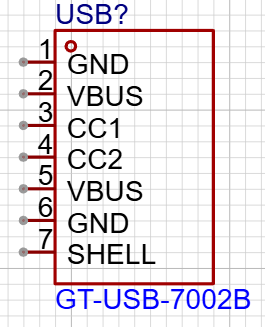

本次使用的TYPE-C插座是这个

这是一个最简单的供电用的TYPE-C插座，完全没有引入数据引脚，从引脚名差不多就能判断各个引脚的作用。

但差不多不代表全部，遇到不清楚的地方我们不应该盲目猜测，而是去查找一下数据手册等内容，同学们的重灾区出现了CC引脚

首先是介绍其他常规引脚

1
2
3
GND：接地
VBUS：5V输出
SHELL：TYPE-C外壳，需要接地

CC引脚是什么？如果你懒得查数据手册，可以直接喂给AI

它是啥： CC 引脚（Configuration Channel）是 Type-C 的“大脑”，负责检测插入方向、建立主从关系（谁给谁供电）以及向充电头申请更高的电压。
怎么接： 如果是 DIY 制作受电设备（如改 USB-C 供电），需在 CC 引脚上接一个 5.1k的电阻到地，否则充电头不会输出电压。
补充提示： 如果有两个 CC 引脚，必须每个引脚各接一个5.1k电阻，严禁将两个引脚短路后共用一个电阻，否则会导致某些线缆无法正常识别。

CC引脚的作用简而言之就是告诉插座：我要电压。
怎么要呢？这就是上面说的5.1k电阻的作用，5.1k电阻是一块敲门砖，如果没有，Type-C是不会给你输出的。
很多同学就错在这里了，看到不清楚的引脚直接忽视不接，而没有去查找搜索一下，下面就是一个典型错误案例

但是这个图里其他引脚接的是对的，除了CC引脚，其他成对引脚都可以短接，为什么呢？不知道大家有没有考虑过。

Type-C是正反盲插，内部其实都只有一根线，CC也是一样，除了CC以外的引脚，实际上都可以算作IO，真正工作的只有一面，另一面可以直接视为断开，短接了对另一面不会造成任何影响。
而CC的作用前面也说了，是控制引脚，是识别正反插的引脚，如果你短接了，那么CC会认为正反两面都有插入信号，这违反了 USB 标准协议，高级的 PD 充电头会认为这是一个“非法设备”或“损坏的线缆”，为了保护电路，它会直接拒绝供电。所以要分开接5.1k电阻。

VBUS引出的5V电压就可以给两片LDO的输入使用了。

LDO

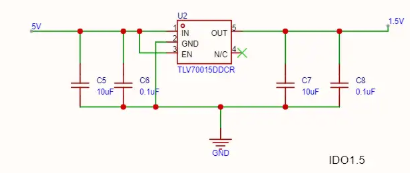

LDO部分就很简单了，这里放一个示例，但这个示例并不完美，但可以成为一个很好的素材

这个电路基本上是对的，不过有的同学可能会说：“老师在群里说了，100nf的小电容要贴近LDO的输出输入引脚，他这个是错的”。对，但不完全对。这是原理图，无论你的小电容放哪，那根线都是同一根线，没有任何区别。“贴近”这个词是针对物理距离，是你在画PCB板的时候需要注意到布局问题，而非原理图问题。当然，原理图也最好改一下，当作是给自己的一个提醒或者让其看起来更符合工程标准。

还有EN引脚，数据手册说了接5V，老师也在群里说了这个引脚最好接和IN引脚短接，用电容滤波一下，这也是需要在PCB画板需要注意的物理链接问题，原理图改一下使其更符合实际物理情况。这个引脚的滤波是很有必要的，我在测试板子的时候发现未滤波的5V输出有正负交替的周期性冲击峰，未滤波的5V给到EN引脚可能出现LDO周期性关断的情况，务必注意。

至于NC引脚，可以不接，也可以接地改善散热。但我建议是不接，如果你们没有热风枪，这不就可以少焊一个引脚，拿烙铁怼这小引脚那纯粹折磨自己。

3V和1.5V的LDO电路是完全相同的，无非就是换了个芯片，此处不做赘述

总结

以上就是电源部分具体的设计指南，容易出现的问题也做出了总结，希望对大家有所帮助
